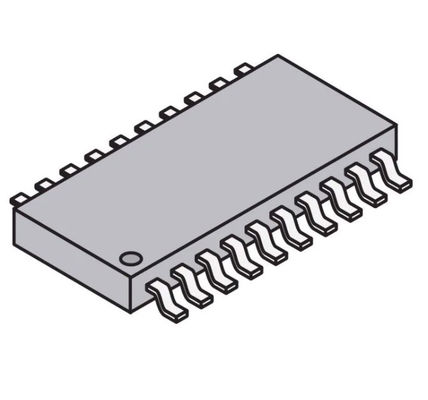

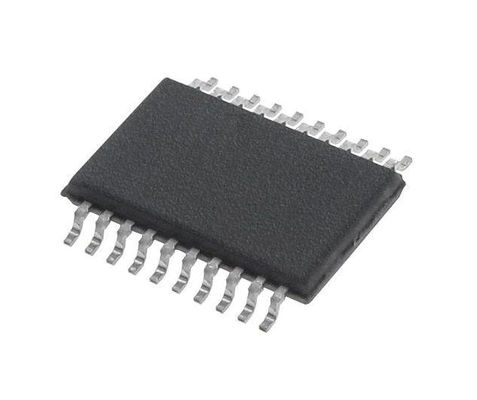

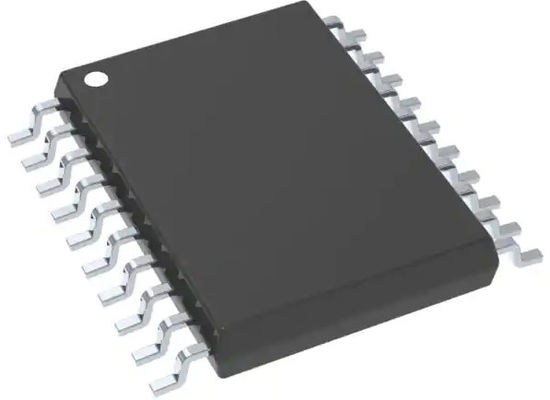

ВСПЫШКА 20-SSOP IC 8-разрядная 20MHz 7KB микроконтроллера ИЗОБРАЖЕНИЯ 16F PIC16F690T-I/SS

ВСПЫШКА 20-SSOP IC 8-разрядная 20MHz 7KB микроконтроллера ИЗОБРАЖЕНИЯ 16F PIC16F690T-I/SS (4K x 14)

Высокопроизводительное C.P.U. RISC

• Только 35 инструкций выучить:

- Все инструкции одно-цикла за исключением ветвей

• Скорость обработки:

- DC – входной сигнал генератора/часов 20 MHz

- DC – цикл инструкции 200 ns

• Возможность прерывания

• глубокий стог оборудования 8-Level

• Сразу, косвенные и относительные способы адресации

Особенные особенности микроконтроллера

• Генератор точности внутренний:

- Фабрика откалибрировала к ± 1%

- Диапазон изменения частот программного обеспечения дискретный 8 MHz к 32 КГц

- Программное обеспечение настраиваемое

- Двухскоростный режим запуска

- Терпеть неудачу Кристл обнаружить для критических применений

- Переключение режима часов во время деятельности для энергосбережений

• Режим сна энергосбережения

• Широкий ряд рабочего потенциала (2.0V-5.5V)

• Промышленный и выдвинутый диапазон температур

• Возврат включения питания (POR)

• Таймер включения питания (PWRTE) и таймер запуска генератора (OST)

• Возврат Брауна-вне (BOR) с вариантом управлением программного обеспечения

• Увеличенный низкоточный таймер сторожевого пса (WDT) с генератором На-обломока (секундами программного обеспечения дискретными номинальными 268 с полным Prescaler) с программным обеспечением позволяет

• Переданный по мультиплексу Pin ясности/входного сигнала мастера

• Programmable предохранение от кода

• Высокая клетка выносливости Flash/EEPROM:

- 100 000 пишут внезапную выносливость

- 1 000 000 пишут выносливость EEPROM

- Удерживание внезапных/данных EEPROM: > 40 лет

• Увеличенный модуль USART:

- Поддержки RS-485, RS-232 и LIN 2,0

- Автоматическ-бод обнаруживает

- Автоматическ-бодрствование-вверх на особенностях стартового бита маломощных

• Резервное течение: - 50 nA @ 2.0V, типичный

• Рабочий ток:

- μA 11 @ 32 КГц, 2.0V, типичное

- μA 220 @ 4 MHz, 2.0V, типичное

• Течение таймера сторожевого пса:

- <1>μA @ 2.0V, типичное

Периферийные особенности

• 17 штырей I/O и 1 только для Входн Pin:

- Сильнотоковый источник/раковина для сразу привода СИД

- Штырь Прерывани-на-изменения

- Индивидуально programmable слабое тяг-поднимает

- Ультра маломощное будильника (ULPWU)

• Сетноой-аналогов модуль компаратора с:

- 2 сетноых-аналогов компаратора

- Programmable модуль ссылки напряжения тока на-обломока (CVREF) (% VDD)

- Входы и выходы компаратора внешне доступные

- СТАРШИЙ запирает на задвижку режим

- Защелка синхронизации ворот таймера 1

- Зафиксированное 0.6V VREF

• Конвертер A/D:

- разрешение 10-bit и 12 канала

• Timer0: 8-разрядные таймер/счетчик с 8-разрядным Programmable Prescaler

• Увеличенное Timer1:

- шестнадцатиразрядные таймер/счетчик с prescaler

- Внешние ворота Timer1 (отсчет позволить)

- Вариант для использования OSC1 и OSC2 в режиме LP как генератор Timer1 если выбранный режим INTOSC

• Timer2: 8-разрядные таймер/счетчик с 8-разрядным регистром, Prescaler и Postscaler периода

• Увеличенный захватите, сравните, модуль PWM+:

- шестнадцатиразрядный захват, максимальное разрешение ns 12,5

- Сравните, максимальное разрешение 200 ns

- 10-bit PWM с 1, 2 или 4 каналами выхода, programmable «временем вхолостую», максимальная частота 20 КГц

- Управление управления рулем выхода PWM

• Одновременный серийный порт (SSP):

- Режим SPI (мастер и невольничье)

• I2C™ (мастер/невольничьи режимы):

- Маска адреса I2C™

• В-цепь серийное ProgrammingTM (ICSPTM) через 2 штыря

спецификация PIC16F690T-I/SS

ОРИГИНАЛ

Наша компания обеспечивает что каждая серия продуктов приходит от первоначальной фабрики, и может обеспечить первоначальные ярлыки и профессиональные отчеты об испытывая агенства.

ЦЕНА

Мы обеспечиваем разнообразие каналы цитаты, и подписываем контракт заказа после переговоров.

СДЕЛКА

После сообщения и согласования, мы направим вас для того чтобы аранжировать оплату.

ЦИКЛ ПОСТАВКИ

Доставка в тот же день, вообще 5-12 рабочих дней, может немножко быть задержана во время эпидемии, мы следовать весь процесс.

ПЕРЕХОД

Мы выберем соотвествующий режим транспорта согласно вашей стране.

УПАКОВКА

После сообщения с вами, мы выберем соотвествующий упаковывая метод согласно весу товаров для обеспечения безопасной доставки товаров.
