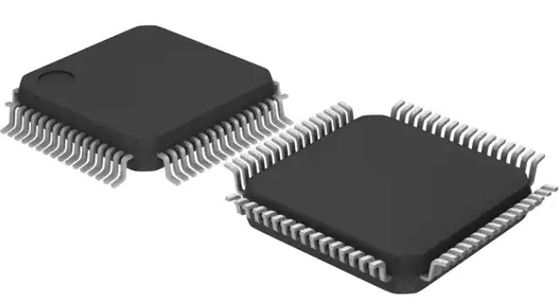

Ядр 84MHz 384KB внезапное 64-LQFP IC микроконтроллера STM32F401RDT6 трицатидвухразрядное одиночное

Ядр 84MHz 384KB внезапное 64-LQFP IC микроконтроллера STM32F401RDT6 трицатидвухразрядное одиночное

Приборы STM32F401XD/XE основаны на высокопроизводительном ARM® Cortex® - ядре M4 трицатидвухразрядном RISC работая на частоте до 84 MHz. Свои особенности ядра Cortex®-M4 единственная точность блока плавающей запятой (FPU) которая поддерживает все инструкции единственной точности РУКИ введенные информачи и типы данных. Она также снабжает полный набор инструкций DSP и блока предохранения от памяти (MPU) который увеличивает прикладную безопасность. Памяти STM32F401xD/xE объединенные высокоскоростные врезанные (512 кбайта флэш-памяти, 96 кбайтов SRAM), и обширный ряд увеличенного I/Os и peripherals соединенных с 2 автобусами APB, 2 автобусами AHB и трицатидвухразрядной мульти--AHB матрицей автобуса. Все приборы предлагают один 12 бит ADC, маломощное RTC, 6 общецелевых шестнадцатиразрядных таймеров включая один таймер PWM для управления мотора, 2 общецелевых трицатидвухразрядных таймера. Они также отличают стандартными и предварительными интерфейсами связи.

• До 3 I2Cs

• До 4 SPIs

• 2 дуплексных I2Ss. Для того чтобы достигнуть аудио точности класса, peripherals I2S можно хронометрировать через преданное внутреннее аудио PLL или через внешние часы для того чтобы позволить синхронизации.

• 3 USARTs

• Интерфейс SDIO

• Интерфейс высшей скорости USB 2,0 OTG

См. для peripherals доступные для номера каждой из частей. STM32F401xD/xE работают в – диапазоне температур 40 до +105 °C от 1,7 (PDR) к электропитанию 3,6 v. Исчерпывающий набор режима энергосбережения позволяет дизайну маломощных применений. Эти особенности делают микроконтроллеры STM32F401xD/xE соответствующим для широкого диапазона применений:

• Привод мотора и управление применения

• Медицинское оборудование

• Промышленные применения: PLC, инверторы, автоматы защити цепи

• Принтеры, и блоки развертки

• Аварийные системы, видео- внутренная связь, и HVAC

• Домашние аудио приборы

• Эпицентр деятельности датчика мобильного телефона

Особенности

• Ядр: C.P.U. Cortex®-M4 ARM® трицатидвухразрядное с FPU, приспособительным акселератором в реальном времени (ИСКУССТВОМ Accelerator™) позволяя 0 исполнениям статуса ожидания от флэш-памяти, частотой до 84 MHz, блоком предохранения от памяти, 105 инструкциями DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1), и DSP

• Памяти

– до 512 кбайта флэш-памяти

– до 96 кбайтов SRAM

• Часы, возврат и управление поставками

– 1,7 v до поставке применения 3,6 v и I/Os

– POR, PDR, PVD и BOR

– 4 кварцевый осциллятор to-26 MHz

– Внутреннее 16 RC фабрик-уравновешенное MHz

– генератор 32 КГц для RTC с тарировкой

– Внутренние 32 КГц RC с тарировкой

• Расход энергии

– Бег: 146 µA/MHz (периферийных)

– Стоп (вспышка в режиме стопа, быстром времени пробуждения): тип @ 25C 42 µA; 65 °C µA максимальное @25

– Стоп (вспышка в глубоком силы режиме вниз, быстром времени пробуждения): вниз к 10 °C µA @ 25; 30 °C µA максимальное @25

– Положение боевой готовности: 2,4 °C µA @25/1,7 v без RTC; 12 °C @1.7 v µA @85

– Поставка VBAT для RTC: 1 °C µA @25

• 1×12-bit, конвертер 2,4 MSPS A/D: до 16 каналов

• Общецелевой DMA: 16 регуляторов DMA потока с FIFOs и разрыванной поддержкой

• До 11 таймер: до 6 шестнадцатиразрядных, 2 трицатидвухразрядных таймеров до 84 MHz, по каждому с до 4 входными сигналами кодировщика IC/OC/PWM или счетчика и квадрирования ИМПа ульс (дифференциальными), 2 таймерами сторожевого пса (независимый и окно) и таймером SysTick

• Отлаживайте режим

– Серийный провод отлаживает (SWD) & интерфейсы JTAG

– Cortex®-M4 врезало трассировку Macrocell™

• До 81 порт I/O с возможностью прерывания

– До 78 быстрых I/Os до 42 MHz

– Все порты I/O 5 V-терпимое

• До 12 интерфейса связи

– До 3 интерфейса x I2C (SMBus/PMBus)

– До 3 USARTs (1 x 5,25 Mbit/s 2 x 10,5 Mbit/s,), интерфейс ISO 7816, LIN, IrDA, управление модема)

– До 4 SPIs (до 42Mbit/s на fCPU = 84 MHz), SPI2 и SPI3 с muxed дуплексным I2S для того чтобы достигнуть аудио точности класса через внутреннее аудио PLL или внешние часы

– Интерфейс SDIO

– Предварительное взаимодействие: Регулятор прибора высшей скорости USB 2,0/host/OTG с на-обломоком PHY

• Блок вычисления CRC

• ID 96 битов уникальный

• RTC: subsecond точность, календарь оборудования

• Все пакеты (WLCSP49, LQFP64/100, UFQFPN48, UFBGA100) ECOPACK®2

спецификация STM32F401RDT6

ОРИГИНАЛ

Наша компания обеспечивает что каждая серия продуктов приходит от первоначальной фабрики, и может обеспечить первоначальные ярлыки и профессиональные отчеты об испытывая агенства.

ЦЕНА

Мы обеспечиваем разнообразие каналы цитаты, и подписываем контракт заказа после переговоров.

СДЕЛКА

После сообщения и согласования, мы направим вас для того чтобы аранжировать оплату.

ЦИКЛ ПОСТАВКИ

Доставка в тот же день, вообще 5-12 рабочих дней, может немножко быть задержана во время эпидемии, мы следовать весь процесс.

ПЕРЕХОД

Мы выберем соотвествующий режим транспорта согласно вашей стране.

УПАКОВКА

После сообщения с вами, мы выберем соотвествующий упаковывая метод согласно весу товаров для обеспечения безопасной доставки товаров.
