Микроконтроллер IC шестнадцатиразрядное 16MHz 64.5KB FRAM 32-VQFN MSP430FR2476TRHBR FRAM (5x5)

Микроконтроллер IC шестнадцатиразрядное 16MHz 64.5KB MSP430FR2476TRHBR FRAM (64.5K x 8) FRAM 32-VQFN (5x5)

Описание

Микроконтроллеры MSP430FR247x (MCUs) часть линии портфолио значения MSP430™ MCU приборов ультра-низк-силы недорогих для применений воспринимать и измерения. MSP430FR247x MCUs интегрировать 12 бит SAR ADC и один компаратор. Поддержка MSP430FR247x MCUs выдвинутый диапазон температур от – 40°C до 105°C, поэтому применения более высокой температуры промышленные могут извлекать пользу из возможностей регистрации данных FRAM приборов.

MSP430FR247x MCUs поддержаны обширной экосистемой оборудования и программного обеспечения с дизайнами ссылки и примерами кода для того чтобы получить ваш дизайн начатый быстро. Наборы развития включают доску развития цели штыря MSP-TS430PT48 48. TI также обеспечивает свободное программное обеспечение MSP430Ware™, которое доступно как компонент исследователя ресурса withinTI версий рабочего стола и облака Studio™ IDE композитора кода. MSP430 MCUs также поддержаны обширным онлайн коллатералем, как наши серия примера домоустройства, тренировка академии MSP, и онлайн поддержка через форумы поддержки TI E2E™.

Платформа микроконтроллера ультра-низк-силы MSP430 (ULP) FRAM совмещает уникально врезанное FRAM и целостную системную архитектуру ультра-низк-силы, позволяющ дизайнерам системы увеличить представление пока понижающ энергопотребление. Технология FRAM совмещает низкоэнергическое быстрое пишет, гибкость, и выносливость RAM со слаболетучим поведением вспышки.

Семья TI MSP430 маломощных микроконтроллеров состоит из приборов с различными наборами peripherals прицеленных для различных применений. Архитектура, совмещенная с обширными маломощными режимами, оптимизирована для того чтобы достигнуть выдвинутого времени работы от батарей в портативных применениях измерения. MCU отличает сильным шестнадцатиразрядным C.P.U. RISC, шестнадцатиразрядными регистрами, и постоянн генераторами которые вносят вклад в максимальную эффективность кода. Цифров контролируемый генератор (DCO) позволяет MCU проспать вверх от маломощных режимов к активному режиму в меньше чем 10 µs (типичных).

Особенности

• Врезанный микроконтроллер

– шестнадцатиразрядная архитектура RISC

– Часы поддерживают частоты до 16 MHz

– Широкий ряд подачи напряжения от 3,6 v вниз до 1,8 v (минимальная подача напряжения ограничена уровнями SVS, видит спецификации SVS)

• Оптимизированные режимы ультра-низк-силы

– Активный режим: 135 µA/MHz (типичных)

– Положение боевой готовности: LPM3.5, счетчик реальнего маштаба времени (RTC) с кристаллом 32768-Hz: nA 660 (типичный)

– Выключение (LPM4.5): nA 37 без SVS

• Маломощный ferroelectric RAM (FRAM)

– До 64KB энергонезависимой памяти

– Встроенный код исправления ошибки (ECC)

– Конфигурируемый напишите защиту

– Унифицированная память программы, констант, и хранения

– 1015 пишут выносливость цикла

– Радиационностойкий и немагнитный

• Умные цифровые peripherals

– 4 шестнадцатиразрядных таймера с 3 захватами/сравнивают регистры каждые (Timer_A3)

– Один шестнадцатиразрядный таймер с 7 захватами/сравнивает регистры (Timer_B7)

– Одно шестнадцатиразрядное только для противо RTC

– шестнадцатиразрядный циклический чек за счет избытка (CRC)

• Увеличенные серийные сообщения с поддержкой для штыря remap особенность

– 2 поддержки UART, IrDA, и SPI eUSCI_A

– 2 поддержки SPI и I2C eUSCI_B

• Высокопроизводительный аналог

– Один 12 сдержанный аналого-цифровой преобразователь (ADC) с до 12 каналами

• Внутреннее, который делят 2,5 v ссылки (1,5, 2,0, или)

• ksps Образц-и-владением 200

– Один увеличенный компаратор (eCOMP)

• Интегрированные 6 сдержали DAC как напряжение тока ссылки

• Programmable гистерезис

• Конфигурируемые высокомощные и маломощные режимы

• Система часов (CS)

– генератор На-обломока 32-kHz RC (REFO) с 1 поддержкой µA

– генератор На-обломока 16-MHz цифров контролируемый (DCO) с частот-запертой петлей (FLL)

• точность ±1% со ссылкой на-обломока на комнатной температуре

– генератор 10-kHz На-обломока очень низкочастотный (VLO)

– генератор модуляции На-обломока высокочастотный (MODOSC)

– Внешний кварцевый осциллятор 32-kHz (LFXT)

– Programmable MCLK prescalar 1 к 128

– SMCLK производное от MCLK с programmable prescalar 1, 2, 4, или 8

• Общие вход-выход и функциональность штыря

– 43 I/Os на пакете LQFP-48

– 43 штыря прерывания на всех GPIOs могут проспать MCU от маломощных режимов

• Средства разработки программного обеспечения и программное обеспечение

– Средства разработки программного обеспечения

• ‑ TS430PT48A доски MSP развития цели

• ‑ MSP430FR2476 LP набора развития LaunchPad™

• Члены семьи (также см. сравнение прибора)

– MSP430FR2476: 64KB программы FRAM, 512B информации FRAM, 8KB RAM

– MSP430FR2475: 32KB программы FRAM, 512B информации FRAM, 6KB RAM

• Варианты пакета

– штырь 48: LQFP (PT)

– штырь 40: VQFN (RHA)

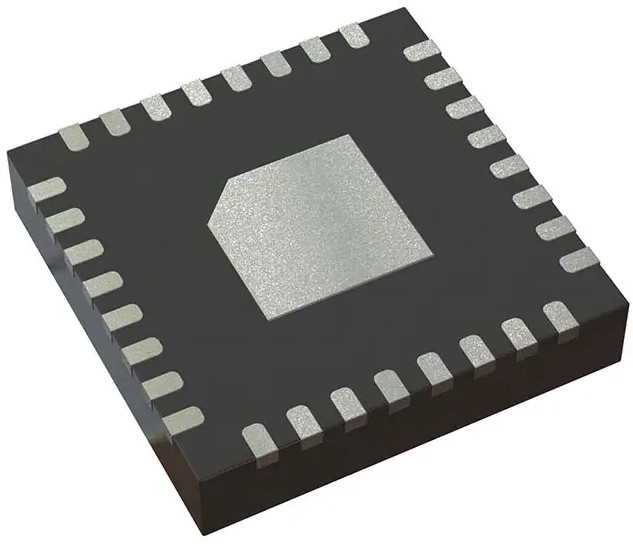

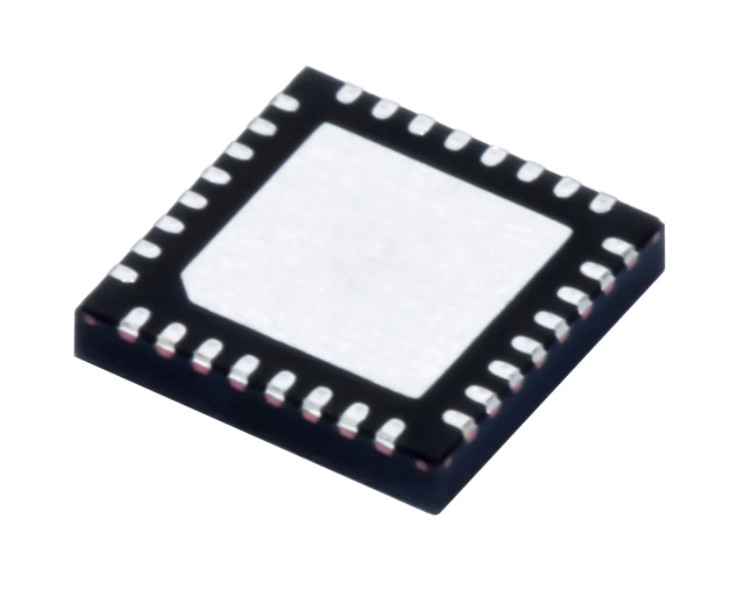

– штырь 32: VQFN (RHB)

Применения

• Датчики небольшого форм-фактора промышленные

• Маломощное медицинское, здоровье, и фитнес

• Блоки батарей

• EPOS

• Приборы

• Термостаты

• Электрические зубные щетки

• Аксессуары ПК

Блок-схема распределения часов
