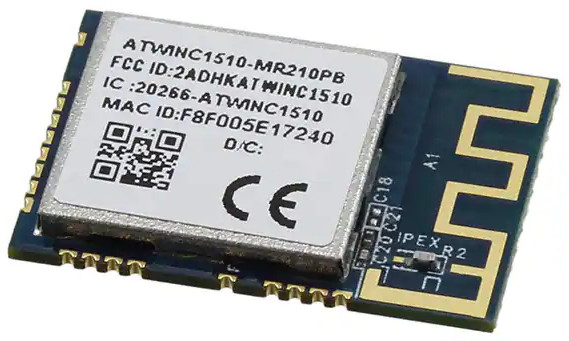

Модуль 2.4GHz приемопередатчика ATWINC1510-MR210PB1952 WiFi 802.11b/G/N интегрировал

Модуль 2.4GHz приемопередатчика ATWINC1510-MR210PB1952 WiFi 802.11b/G/N интегрировал держатель трассировки поверхностный

Введение

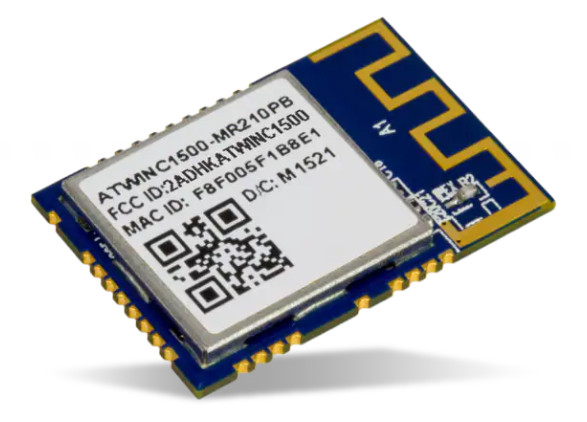

ATWINC15x0-MR210xB модуль потребления 802,11 b/g/n IoT низкой мощности (интернета вещей), специфически оптимизированный для применений IoT низкой мощности. Модуль интегрирует усилитель силы (PA), малошумный усилитель (LNA), переключатель, управление силы и напечатанную антенну или микро- соединитель коаксиала (U.FL) для внешней антенны приводящ в небольшом 21,7 x 14,7 x 2,1 mm) дизайне форм-фактора (. Он оперативно совместим с точками подхода b/g/n различных поставщиков 802,11. Этот модуль обеспечивает серийные порты периферийного интерфейса (SPI) для того чтобы взаимодействовать с регулятором хозяина. Ссылки на модуль ATWINC15x0-MR210xB включают перечисленные приборы модуля в следующем:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Особенности

• IEEE® 802,11 b/g/n решение 20 MHz (1x1)

• Одиночный пространственный поток в диапазоне ИЗМА 2,4 GHz

• Интегрированный передайте/для того чтобы получить переключатель

• Интегрированная антенна PCB или коаксиал U.FL микро- соединитель для внешней антенны

• Главные чувствительность и ряд через предварительную обработку сигнала PHY

• Предварительная оценка выравнивания и канала

• Предварительная синхронизация несущей и времени

• Wi-Fi® направляют (поддержанный до отпуска 19.5.2 микропрограммных обеспечений)

• Поддержка Мягк-AP

• Поддержки IEEE 802,11 WEP, WPA, безопасность WPA2

• Безопасность предприятия поддержки с WPA/WPA2 (802.1X) (1)

– EAP-TLS

– EAP-PEAPv0/1 с TLS

– EAP-TTLSv0 с MSCHAPv2

– EAP-PEAPv0/1 с MSCHAPv2

• Главный объем MAC через оборудование ускорил ход двухуровневого комплексирования рамки A-MSDU/A-MPDU и подтверждения блока

• двигатель управления памятью На-обломока для уменьшения нагрузки хозяина

• Интерфейс хозяина SPI

• Температурная амплитуда рабочей температуры от -40°C к представлению +85°C. RF на комнатной температуре 25oC с изменением dB 2-3 на краевых условиях

• Электропитание для I/O (VDDIO) свирепствует от 2.7V к 3.6V

• Электропитание для рядов конвертера DC/DC (VBAT) от 3.0V к 4.2V

• Разъем кристалл 26 MHz

• Интегрированная флэш-память для системного программного обеспечения

• Сила - спасительные режимы

– режим силы-Вниз 4 µA типичный на I/O 3.3V

– µA 380 дремает режим с установками обломока сохраненными (использованный для контроля маяка) (2)

– генератор сна низкой мощности На-обломока

– Быстрый хозяин будильника от дремает режим штырем или сделкой SPI

• Быстрые варианты ботинка

– ROM ботинка На-обломока (ботинок микропрограммных обеспечений немедленный)

– Ботинок SPI внезапный

– память на-обломока Низко-утечки для фазовых переменных

– Быстрая реассоциация AP (госпожа 150)

• стог сети На-обломока для того чтобы offload MCU

– Особенности TCP, UDP, DHCP, ARP, HTTP, TLS и DNS сети

– Акселераторы оборудования для Wi-Fi и безопасности TLS для того чтобы улучшить время соединения

• Акселератор оборудования для контрольной суммы IP

• Акселераторы оборудования для безопасности OTA

• Небольшой водитель хозяина следа ноги

• Аттестации Wi-Fi Alliance® для взаимодействия и оптимизирований

Блок-схема

спецификация ATWINC1510-MR210PB1952
