Регулятор IC 0.8V 1 самца оленя обломока интегральной схемаы ISL8014AIRZ-T вывел наружу 4A

Выход 0.8V 1 4A 16-VQFN IC регулятора переключения самца оленя ISL8014AIRZ-T положительный регулируемый

ISL8014A высокая эффективность, монолитовый, одновременный понижение конвертер DC/DC который может поставить до течения длительной мощности 4A от 2.8V к поставке входного сигнала 5.5V. Оно использует архитектуру регулирования по току для того чтобы поставить очень деятельность малой скважности на частоте коротковолнового диапазона с быстрым переходным ответом и превосходной стабильностью петли.

ISL8014A интегрирует пару низкого P-канала На-сопротивления и MOSFETs N-канала внутренних для того чтобы увеличить эффективность и уменьшить внешний компонентный отсчет. Циклический режим работы 100% позволяет более менее чем напряжение тока отключения 400mV на течении выхода 4A. Высокая частота модуляции ширины импульсов 1MHz (PWM) переключая позволяет для пользы небольших внешних компонентов и входной сигнал СИНХРОНИЗАЦИИ позволяет множественные ICs синхронизировать вне--участок для уменьшения пульсации и для того чтобы исключить частоты биений.

ISL8014A можно установить для прерывной или, который принудила работы в непрерывном режиме на легкой нагрузке. Принудили работа в непрерывном режиме уменьшает шум и взаимодействие RF пока прерывный режим обеспечивает высокую эффективность путем уменьшение переключающ потери на легких нагрузках.

Предохранение от недостатка обеспечено ограничиваться внутреннего режима икоты настоящий во время условий короткого замыкания и перегрузок по току, компаратора перенапряжения выхода и цепи монитора сверх-температуры. Сил-хороший монитор напряжения тока выхода показывает когда выход в регулировке.

ISL8014A предложено в сбережениях 4mmx4mm QFN космоса, неэтилированный пакет с, который подвергли действию рамками руководства пусковой площадки для низкого термального сопротивления.

ISL8014A предлагает 1ms сил-хороший таймер (СТРАНИЦЫ) на включении питания. Когда выключение, разрядки ISL8014A конденсатор выхода. Другие особенности включают внутреннее мягк-начало, внутреннюю компенсацию, предохранение от перегрузок по току, и термальное выключение.

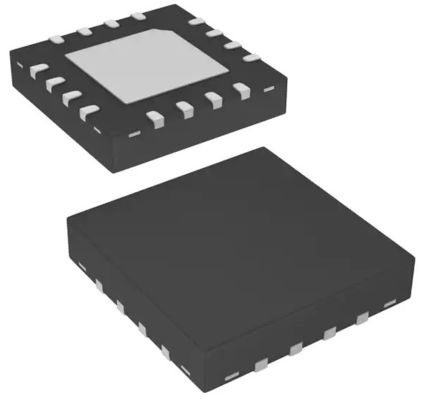

ISL8014A предложено в 16 пакете Ld 4mmx4mm QFN с высотой 1mm максимальной. Полный конвертер занимает чем зона 0.4in2.

Особенности

• Регулятор самца оленя высокой эффективности одновременный с эффективностью до 97%

• Сил-хороший выход (СТРАНИЦЫ) с задержкой 1ms

• 2.8V к подаче напряжения 5.5V

• сверх-температура/нагрузка/линия точности выхода 3%

• течение выхода 4A

• Pin совместимый к ISL8013A

• Запуск с prebiased выходом

• Внутреннее мягк-начало - 1ms

• разрядка выхода Мягк-стопа во время неработающего

• спокойное течение поставки 35µA в режиме PFM

• Дискретный, который принудили режим PWM и режим PFM

• Внешняя синхронизация до 4MHz

• Чем контролируемое логикой течение выключения 1µA

• круг обязаностей 100% максимальный

• Внутренняя настоящая компенсация режима

• Предохранение от короткого замыкания режима пиковый настоящий ограничиваться и икоты

• предохранение от Сверх-температуры

• Небольшие 16 Ld 4mmx4mm QFN

• Pb свободный от (RoHS уступчивое)

Применения

• Модули ПОЛИТИКА DC/DC

• Сила ΜC/ΜP, FPGA и DSP

• Вставляемые модули DC/DC для маршрутизаторов и switchers

• Портативные аппаратуры

• Тест и измерительные системы

• приборы батареи Li-иона использующие энергию

• Небольшие модули форм-фактора (SFP)

• Читатели штрихкода

Конфигурация Pin

Спецификация ISL8014AIRZ-T

Типичное применение
