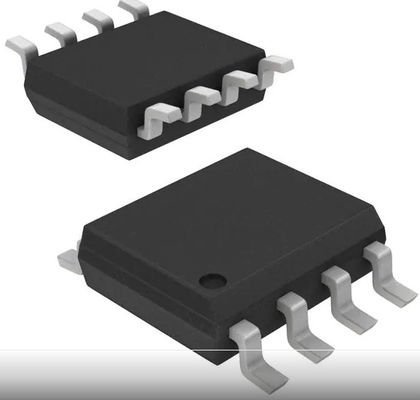

Приемопередатчик IC половинное 8-SOIC 70 MV обломока 1/1 интегральной схемаы ISL8487EIBZ-T

Приемопередатчик половинное RS422 RS485 8-SOIC ISL8487EIBZ-T 1/1

Приборы ISL8487E, ISL81487L, и ISL81487E RS-485/RS-422 защищенный ESD, частичная единичная нагрузка (UL), BiCMOS, 5V привели в действие, одиночные приемопередатчики которые встречают и стандарты RS-485 и RS-422 для сбалансированного сообщения. Каждые выход водителя/входной сигнал приемника защищены против забастовок ±15kV ESD без захвата. Не похож на конкурсные приборы, эта семья прибора определена для поставок допуска 10% (4.5V к 5.5V).

Все приборы представляют единичную нагрузку 1/8 к автобусу RS-485, который позволяет до 256 приемопередатчикам на сеть для больших систем отсчета узла (например, автоматизация процесса и удаленные системы чтения метра). В удаленной системе чтения общего назначения метра, индивидуальные чтения общего назначения метра (в квартирах, например) направлены к концентратору с сетью RS-485, поэтому высокому позволенному отсчету узла уменьшают число репитеров необходимы к сети все метры. Данные для всех метров после этого прочитаны вне от концентратора от одиночного порта доступа или беспроводной связи.

Тариф ряда ограничивал водителей на ISL8487E и ISL81487L уменьшают EMI и уменьшить отражения от неправильно прекращенных передающих линий или unterminated заштырит в multidrop и многопунктовых применениях.

Тарифы данных до 250kbps достижимы с этими приборами. Тарифы данных до 5Mbps достижимы путем использование ISL81487E, которое отличает более высокими тарифами ряда.

Входные сигналы приемника (Rx) отличают «failsafe если открытый» дизайн, то который обеспечивает логике высокий выход Rx если входные сигналы Rx плавают.

Выходы водителя (Tx) короткое замыкание защищенное, даже для напряжений тока превышая напряжение тока электропитания. Дополнительно, сети выключения на-обломока термальные выводят выходы из строя Tx для предотвращения повреждения если диссипация силы будет чрезмерной.

Полу- двухшпиндельные приборы передают по мультиплексу входные сигналы Rx и выходы Tx для того чтобы позволить приемопередатчикам с Rx и Tx выводят функции из строя в 8 пакетах руководства.

Особенности

• Предохранение от ±15kV HBM ESD штыря I/O RS-485 - уровень ESD класса 3 на всех других штырях >7kV HBM

• Частичная единичная нагрузка позволяет до 256 приборам на автобусе

• Определенный для поставок допуска 10%

• Высокая версия тарифа данных (ISL81487E) до 5Mbps

• Тариф ряда ограничивал версии для безошибочной передачи данных (ISL8487E, ISL81487L) до 250kbps

• Низкоточный режим выключения (за исключением ISL81487E) 0.5µA

• Низкое спокойное течение поставки:

- ISL8487E, ISL81487L 145µA (максимум)

- ISL81487E 420µA (максимум)

• -7V к ряду ввода напряжения единого режима +12V

• 3 государство выходы Rx и Tx

• задержки распространения 30ns, 5ns уклоняют (ISL81487E)

• Полу- двухшпиндельные pinouts

• Работайте от одиночной поставки +5V (допуск 10%)

• Настоящий ограничиваться и термальное выключение для предохранения от перегрузки водителя

• Замены Pin совместимые для: MAX487E, (ISL8487E); LTC1487, ADM1487 (ISL81487L); MAX1487E, ST485ER (ISL81487E)

• Pb свободная от положительная величина обжигает доступное (RoHS уступчивое)

Применения

• Высокие сети отсчета узла

• Автоматизированные системы чтения общего назначения метра

• Автоматизация фабрики

• Сети безопасностью

• Строя системы регулирования окружающей среды

• Сети промышленных/управления производственным процессом

Спецификация ISL8487EIBZ-T

ОРИГИНАЛ

Наша компания обеспечивает что каждая серия продуктов приходит от первоначальной фабрики, и может обеспечить первоначальные ярлыки и профессиональные отчеты об испытывая агенства.

ЦЕНА

Мы обеспечиваем разнообразие каналы цитаты, и подписываем контракт заказа после переговоров.

СДЕЛКА

После сообщения и согласования, мы направим вас для того чтобы аранжировать оплату.

ЦИКЛ ПОСТАВКИ

Доставка в тот же день, вообще 5-12 рабочих дней, может немножко быть задержана во время эпидемии, мы следовать весь процесс.

ПЕРЕХОД

Мы выберем соотвествующий режим транспорта согласно вашей стране.

УПАКОВКА

После сообщения с вами, мы выберем соотвествующий упаковывая метод согласно весу товаров для обеспечения безопасной доставки товаров.
