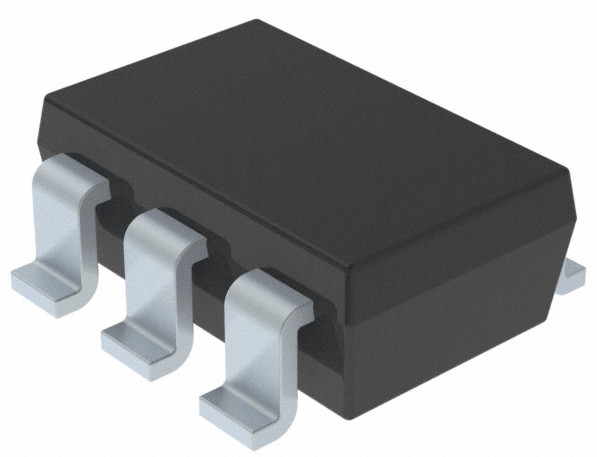

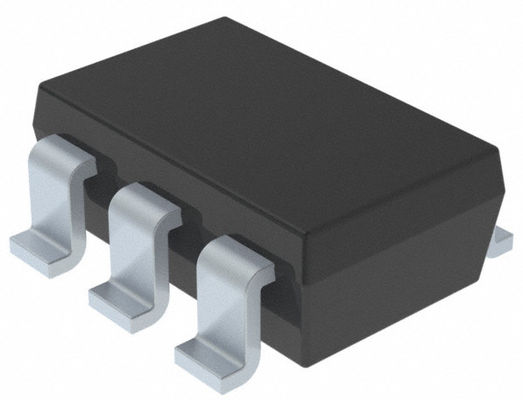

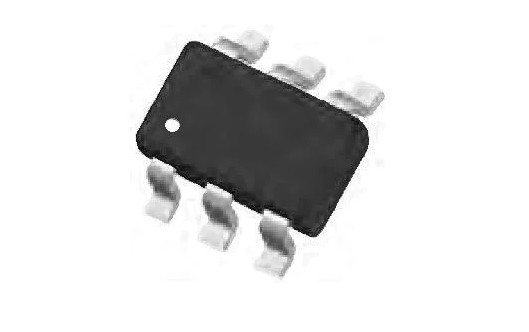

Топология 65kHz SOT-26 Flyback конвертера AP3125AKTR-G1 автономная

Место происхождения	США
Фирменное наименование	Diodes Incorporated
Сертификация	RoHS
Номер модели	АП3125АКТР-Г1
Количество мин заказа	3000
Цена	negotiations
Упаковывая детали	Вьюрок ленты (TR)
Время доставки	5-8 дней работы
Условия оплаты	T/T
Поставка способности	9000

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

Подробная информация о продукте

Модель	АП3125АКТР-Г1	Топология	Лететь обратно
Напряжение — запуск	15,8 В	Напряжение тока - поставка (Vcc/Vdd)	10В ~ 25В
Частота - переключение	65 кГц	Защита от сбоев	Ограничение тока, перегрузка, перегрев, перенапряжение

Оставьте сообщение

Характер продукции

AP3125AKTR-G1, топология 65kHz SOT-26 Flyback конвертера автономная

Описание

DIODES™ AP3125A настоящий регулятор режима PWM оптимизировало для высокой эффективности, низкой резервной силы, и рентабельных автономных конвертеров flyback. Частота PWM переключая на нормальном функционировании внутренне зафиксирована (о 65kHz). В средней нагрузке, IC войдет зеленый режим для того чтобы улучшить эффективность системы с помощью частоте foldback. Минимальная переключая частота (о 20kHz) набор для избежания слышного шума. В нулевой нагрузке или легкой нагрузке, IC войдет разрыванный режим для того чтобы уменьшить резервную силу. Furthermore, функция частоты колебля встроена для уменьшения излучения EMI. Внутренняя компенсация наклона позволяет более стабилизированному Пик-настоящему управлению режима над широким диапазоном условий ввода напряжения и нагрузки. Внутренняя линия компенсация обеспечивает постоянн предел силы выхода над всем всеобщим рядом линейного напряжения. Всесторонние особенности защиты включены, как предел цикла-bycycle настоящий (OCP), VCC предохранение от перенапряжения (VOVP), внутреннее OTP, предохранение от перегрузки (OLP), и предохранение от недостатка штырей. Разносторонние функции защелки можно снабдить используя минимальное количество внешних компонентов.

Особенности

течение запуска  очень низкое

управление режима  настоящее

управление Зелен-режима Не-Слышн-шума 

компенсация наклона  внутренняя

начало  мягкое во время процесса запуска

створка частоты  назад для высокого среднего коэффициента полезного действия

предохранение от вторичный обматывать  короткое с FOCP

переключение  мягкое для уменьшения EMI

 VCC поддерживает режим

предохранение от недостатка Pin  полезное: Pin ЧУВСТВА плавая краткость Pin CTRL к земному FB/Opto-coupler открытому/краткости

особенность предохранения от системы  всесторонняя: VCC предохранение от перегрузки предохранения от перенапряжения (VOVP) (OLP)

режим защелки  опционный для предохранение от Pin VOVP, OLP, и CTRL

пакет размера  мини SOT26

Pin-к-Pin  совместимый с AP3105NA/NV/NL/NR

Штыревые идентификации

Применения

переходники/заряжатели переключения AC-DC 

сила  ATX/BTX вспомогательная

электропитания телевизионной приставки  (STB)

электропитания переключения открытой рамки 

Категория	Интегральные схемаы (ICs) Управление силы (PMIC) Конвертеры DC AC, автономные переключатели
Mfr	Включаемые диоды
Серия	-
Изоляция выхода	Изолированный
Внутренние переключатели	Никакой
Напряжение тока - нервное расстройство	-
Топология	Flyback
Напряжение тока - начните вверх	15,8 v
Напряжение тока - поставка (Vcc/Vdd)	10V \| 25V
Круг обязаностей	75%
Частота - переключение	65kHz
Предохранение от недостатка	Настоящий ограничиваться, над нагрузкой, над температурой, над напряжением тока
Особенности контроля	-
Рабочая температура	-40°C \| 150°C (TJ)
Пакет/случай	SOT-23-6
Пакет прибора поставщика	SOT-26
Устанавливать тип	Поверхностный держатель
