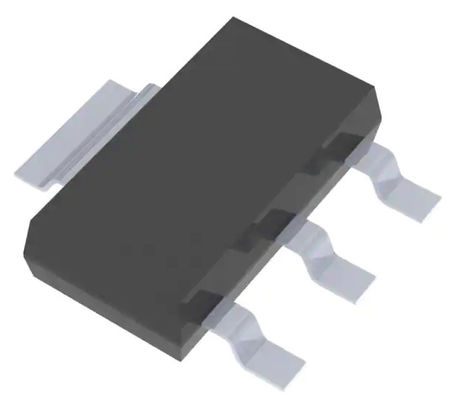

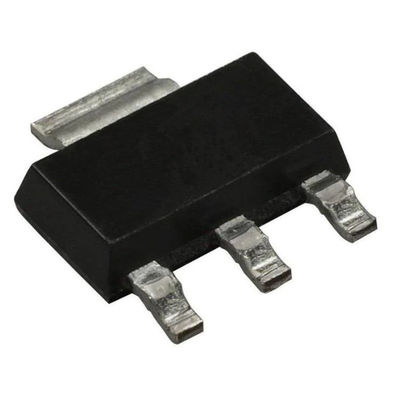

Линейный выход 1A SOT-223-3 IC регулятора напряжения тока AZ1117EH-3.3TRG1 положительный фиксированный
| Место происхождения | США |
|---|---|
| Фирменное наименование | Diodes Incorporated |
| Сертификация | RoHS |
| Номер модели | AZ1117EH-3.3TRG1 |
| Количество мин заказа | 1000 |
| Цена | negotiations |
| Упаковывая детали | Вьюрок ленты (TR) |
| Время доставки | 5-8 дней работы |
| Условия оплаты | T/T |
| Поставка способности | 132000 |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Модель | AZ1117EH-3.3TRG1 | Напряжение - вход (макс.) | 13В |
|---|---|---|---|
| Напряжение - выход (мин./фикс.) | 3.3V | Ток - Выход | 1A |
| Текущий - Спокойный (Iq) | 6 мА | Пакет/случай | ТО-261-4, ТО-261АА |
Характер продукции
Линейный выход 1A SOT-223-3 IC регулятора напряжения тока AZ1117EH-3.3TRG1 положительный фиксированный
Описание
AZ1117E низко-отключение регулятор 3-терминала с 1.0A вывел наружу настоящая способность, и напряжение тока отключения определено на типичном 1.1V на настоящей нагрузке 1.0A уменьшая на более низких течениях нагрузки. AZ1117E оптимизировано для низшего напряжения где переходный ответ и минимальный ввод напряжения критические. Оно обеспечивает настоящий предел и термальные решения предохранения от выключения. Своя цепь включает ссылку зазора уравновешенного диапазона для того чтобы уверить точность напряжения тока выхода для того чтобы находиться не позднее ±1%. выключение На-обломока термальное обеспечивает защиту против большого тока и температуры окружающей среды сочетания из который создали бы чрезмерную температуру соединения. AZ1117E доступно в версиях напряжения тока фиксированн-выхода 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, и 5.0V и выходе ADJ версии напряжения тока. Фиксированные версии интегрируют регулируют резисторы. AZ1117E доступно в пакете индустриального стандарта SOT-223.
Применения
• ТВ и мониторы LCD
• Peripherals ПК: Тетради, материнские платы
• STB
Штыревые идентификации
Особенности
• Обеспечивает версию ADJ (VREF = 1.25V) и фиксированное напряжение тока 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, и 5.0V с точностью ±1% (за исключением 1.2V)
• Настоящий предел: 1.3A (тип.)
• Напряжение тока отключения: 1.1V (тип.) @ IOUT = 1A
• Конюшня регулятора с низким ESR MLCC
• Превосходная линия регулировка: 0.001%/V (тип.) @ IOUT = 30mA
• Превосходная регулировка нагрузки: 0.2%/A @ IOUT = 1A
• Спокойное течение: 3.5mA
• Низкий шум выхода • PSRR: 70dB
• Предохранение от OTSD
• Температура соединения деятельности: -40°C к +125°C
|
Категория
|
Интегральные схемаы (ICs)
Управление силы (PMIC)
Регуляторы напряжения тока - линейные
|
|
Mfr
|
Включаемые диоды
|
|
Серия
|
AZ1117E
|
|
Состояние продукта
|
Устарелый
|
|
Выходная конфигурация
|
Позитв
|
|
Тип выхода
|
Зафиксированный
|
|
Количество регуляторов
|
1
|
|
Напряжение тока - входной сигнал (Макс)
|
13V
|
|
Напряжение тока - выход (минута/зафиксированный)
|
3.3V
|
|
Напряжение тока - выход (Макс)
|
-
|
|
Отключение напряжения тока (Макс)
|
1.3V 1A
|
|
Текущий объем производства
|
1A
|
|
Настоящий - спокойный (Iq)
|
6 мам
|
|
PSRR
|
70dB (120Hz | 1kHz)
|
|
Особенности контроля
|
-
|
|
Особенности защиты
|
Термальное выключение
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
TO-261-4, TO-261AA
|
|
Пакет прибора поставщика
|
SOT-223-3
|
