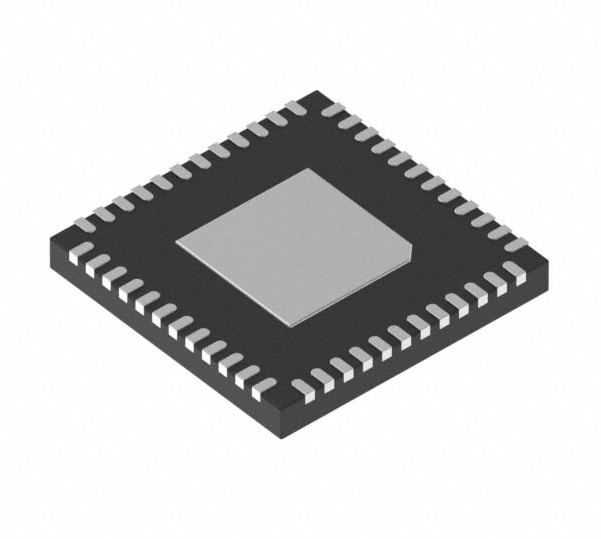

4/4 интегральных схема локальных сетей KSZ9031RNXIA приемопередатчика полных откалывает 48-QFN

Держатель локальных сетей 48-QFN приемопередатчика KSZ9031RNXIA 4/4 полный (7x7) поверхностный

Общее описание

KSZ9031RNX совершенно интегрированный приемопередатчик physicallayer локальных сетей тройн-скорости (10BASE-T/100BASE-TX/1000BASE-T) для передачи и приема данных на стандартном кабеле незаслоненной пары CAT-5 (UTP). KSZ9031RNX обеспечивает уменьшенный интерфейс средств массовой информации гигабита независимый (RGMII) для непосредственного отношения с макинтошами RGMII в процессорах и переключателях локальных сетей гигабита для передачи данных на 10/100/1000 Mbps. KSZ9031RNX уменьшает цену доски и упрощает план доски путем использование резисторов прекращения на-обломока для 4 пар дифференциала и путем интегрировать регулятор LDO для того чтобы управлять недорогим MOSFET для того чтобы поставить ядр 1.2V. KSZ9031RNX предлагает диагностические особенности для того чтобы облегчить систему для того чтобы принести-вверх и отладку в продукции испытывая и в раскрытии продукта. Параметрическая поддержка дерева NAND включает обнаружение неисправностей между KSZ9031 I/Os и доской. Диагностика кабеля LinkMD® основанная на TDR определяет небезупречный медный привязывать. Удаленные и местные функции loopback проверить сетноые-аналогов и цифровые информационные каналы. Стандартное KSZ9031RNX доступно в 48 штыре, неэтилированный пакет QFN, и AEC-Q100 автомобильные квалифицированные части, KSZ9031RNXUA/UB и KSZ9031RNXVA/VB, доступны в 48 пакете штыря неэтилированном VQFN (wettable).

Особенности

• Приемопередатчик локальных сетей Mbps Одно-обломока 10/100/1000 соответствующий на IEEE 802,3 применения

• Время RGMII поддерживает задержку На-обломока согласно версии 2,0 RGMII, с программируя вариантами для задержки по внешним причинам и регулировки делать и коррекциями к пути времени TX и RX

• RGMII с 3.3V/2.5V/1.8V терпимым I/Os

• Автоматическ-переговоры автоматически для того чтобы выбрать самую высокую скорость соединения (10/100/1000 Mbps) и двухшпиндельный (половина/полные)

• Резисторы прекращения На-обломока для дифференциальных пар

• Регулятор На-обломока LDO для того чтобы поддержать одиночную деятельность поставки 3.3V – требует, что только один внешний FET производит 1.2V для ядра

• Слон поддержка рамки до 16 KB

• 125 ссылки MHz выхода часов

• Энергия обнаруживает режим силы-Вниз для уменьшенного расхода энергии когда кабель не прикреплен

• (WOL) поддержка Бодрствовани-На-LAN с крепким обнаружением Таможн-пакета

• Programmable СИД выводит наружу для связи, деятельности, и скорости

• Базис бродяжничает коррекция

• Диагностика кабеля LinkMD основанная на TDR для того чтобы определить небезупречный медный привязывать

• Параметрическая поддержка дерева NAND для того чтобы обнаружить недостатки между обломоком I/Os и доской

• Режимы Loopback для диагностик

• Автоматический кроссовер MDI/MDI-X, который нужно обнаружить и исправиться для того чтобы спарить обмен на всех скоростях деятельности

• Автоматические обнаружение и коррекция обменов пар, пар уклоняют, и спаривают полярность

• Интерфейс управления MDC/MDIO для конфигурации регистра PHY

• Вариант Pin прерывания

• Режимы силы-Вниз и энергосбережения

• Рабочие потенциалы - ядр (DVDDL, AVDDL, AVDDL_PLL): 1.2V (внешние FET или регулятор) - I/O VDD (DVDDH): 3.3V, 2.5V, или 1.8V - приемопередатчик (AVDDH): 3.3V или 2.5V (коммерчески Temp.)

• AEC-Q100 ранг 3 (KSZ9031RNXUA/UB) и ранг 2 (KSZ9031RNXVA/VB) квалифицировали для автомобильных применений

• 48 пакет штыря QFN (7 mm × 7 mm)

Применения цели

• Лазер/принтер сети

• Хранение прикрепленное сетью (NAS)

• Сетевой сервер

• LAN гигабита на материнской плате (GLOM)

• Широкополосное ворот

• Маршрутизатор гигабита SOHO/SMB

• IPTV

• Телевизионная приставка IP

• Консоль игры

• Средства массовой информации три режима (данных, голоса, видео) центризуют

• Промышленный контроль

• Автомобильная сеть В-корабля
