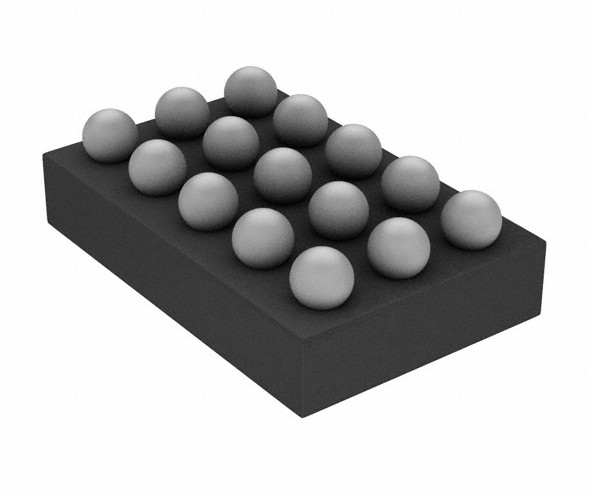

Переключатель мощности IC 5A 15-WLCSP канала IC n интегральной схемаы NX20P5090UKAZ

N-канал 5A 15-WLCSP 1:1 переключателя мощности/водителя NX20P5090UKAZ (2.56x1.54)

NX20P5090 предварительные 5 однонаправленный переключатель мощности для PD USB. Оно включает под замыканием напряжения тока, над замыканием напряжения тока, обратными настоящими цепями защиты и предохранения от сверх-температуры. Оно конструирован автоматически для того чтобы изолировать терминалы переключателя мощности когда аварийные условия происходят. И VBUS и ВИНТАЖНЫЕ штыри имеют допуск 29 v в режиме выключения. 2 обломока NX20P5090 можно использовать параллельно для того чтобы поддержать двойные потребляемые мощности соединяясь с такой же зарядной схемой. Прибор имеет дефолт 23 v над порогом предохранения от напряжения тока, и порог OVP может быть отрегулирован путем использование внешнего рассекателя резистора на штыре OVLO. Время де-прыжка 15 госпож раскрыто каждый раз прежде чем прибор включен, следовать мягким началом ограничивать inrush настоящий. Конструированный для деятельности от 2,5 v к 20 v, оно использован в применениях регулятора мощности PD USB предложить необходимую защиту и увеличить надежность системы. NX20P5090 предложено в небольшом 15 рему, пакет 2,56 x 1,54 x 0,555 mm WLCSP.

Особенности и преимущества

ряд подачи напряжения  широкий от 2,5 v к 20 v

максимум 5  ISW непрерывно протекающий ток

допуск v  29 как на VBUS, так и на ВИНТАЖНОМ штыре

низкий уровень mΩ  30 (типичный) НА сопротивлении

 регулируемое VBUS над предохранением от напряжения тока

 построенное в управлении тарифа ряда для предела inrush настоящего

 совсем приурочивает двухуровневую обратн-настоящую защиту

сети предохранения от 

предохранение от Сверх-температуры 

предохранение от перенапряжения 

замыкание недонапряжения 

предохранение от  обратное настоящее

защита от перенапряжения :

 IEC61000-4-5 превышает ±90 v на VBUS без конденсатора

 IEC61000-4-5 превышает ±100 v на VBUS с конденсатором 22 uF

предохранение от ESD 

разрядка контакта  IEC61000-4-2 превышает 8 kV на VBUS

класс 2  HBM ANSI/ESDA/JEDEC JS-001 превышает 2 kV

AEC стандартное Q100-01  CDM (JESD22-C101E)

 определило от -40 c до +85 c

Применения

 умное и телефоны особенности

планшеты , eBooks

тетради 
